¿Cómo orientarse mirando una antena parabólica?

Por Lorenzo Hernández • 19 oct, 2010 • Sección: Curiosidades

Antes de nada, hace tiempo que no repaso astronomía de posición, espero no meter la gamba.

Imagínate que te secuestran y quieres saber donde estás. Supongo que habrá muchas maneras de saberlo, y una de ellas es observar una antena parabólica.

Los satélites que se usan en telecomunicaciones y meteorología son los llamados geoestacionarios. Existe una altura para la cual el periodo orbital del satélite coincide exactamente con el de rotación de la Tierra (35000 Km aprox.).

La órbita correspondiente se conoce como el cinturón de Clarke, ya que fue el famoso escritor de ciencia ficción Arthur C. Clarke el primero en sugerir esta idea en el año 1945.

Vistos desde la Tierra, los satélites que giran en esta órbita parecen estar inmóviles en el cielo, por lo que se les llama satélites geoestacionarios. Esto tiene dos ventajas importantes para las comunicaciones: permite el uso de antenas fijas, pues su orientación no cambia, y asegura el contacto permanente con el satélite.

Dos vídeos explicativos antes de seguir:

Pero estos satélites tienen una pega. Para mantener en todo momento la misma posición relativa a la superficie, el satélite debe orbitar encima del ecuador porque un satélite geoestacionario describe un círculo alrededor del centro de la Tierra. Por tanto, si el satélite no sigue una orbita ecuatorial, pasará la mitad de su órbita sobrevolando el hemisferio norte y la otra mitad sobrevolando el hemisferio sur.

Sabiendo esto, si la parabólica apunta justo hacia arriba , nos encontraremos en el ecuador; si apunta en horizontal, estaremos en el Polo Norte o Polo Sur. Ahora bien, cuidado, porque aunque estuviésemos en el ecuador, el satélite no necesariamente tendría que estar encima de su cabeza; podría estar encima del Congo y el lector encontrarse en Brasil. Así pues, para interpretar bien la dirección de la antena, primero tendrá que determinar el Norte. Si apunta hacia el Norte , Noreste o Noroeste, estará en el hemisferio sur y si apunta hacia el Sur, Sureste o Suroeste estará en el hemisferio norte.

Observando el ángulo que forma el Norte con la antena podemos conocer el valor de nuestro azimut.

azimut ¿Cómo orientarse mirando una antena parabólica?

Y observando la siguiente tabla (hacer clic en la imágen para ampliarla) podríamos saber en qué ciudad española nos encontramos, excepto para el azimut 144, que tendríamos que calcular al elevación para saber si estamos en Cádiz (41) o en Cordoba (40).

tabla azimut ¿Cómo orientarse mirando una antena parabólica?

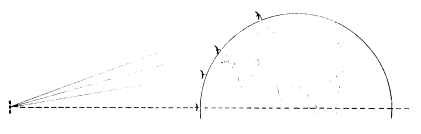

Como he mencionado antes, conforme vamos del ecuador a los polos la inclinación de la parabólica sobre la horizontal variará de 0 a 90º. Así, quienes se encuentran en el Sur de España (latitud 36º), la antena tendrá una inclinación menor que quienes se encuentran en el Norte (latitud 44º).

parabolica satelite ¿Cómo orientarse mirando una antena parabólica?

¿Podemos saber nuestra latitud obervando la inclinación de un parabólica?

Sí, tan sólo tenemos que medir el ángulo de elevación y como indica la figura podremos saber cual es la latitud.

antena parab%C3%B3lica ¿Cómo orientarse mirando una antena parabólica?

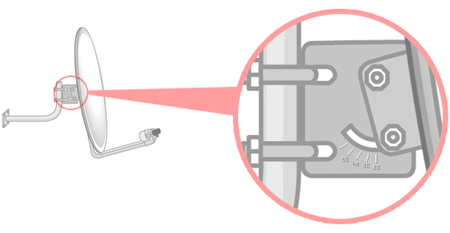

El grado de elevación lo podemos observar en el soporte del plato:

elevacion ¿Cómo orientarse mirando una antena parabólica?

elevacion y azimut ¿Cómo orientarse mirando una antena parabólica?

Con la latitud podré saber si estoy más al norte o al sur de la Tierra pero, como he dicho antes, podría estar en cualquier país que se encuentre a esa latitud.

Para saber en qué país estoy necesitaría la longitud  o, sabiendo el azimut, la posición del satélite que emite.

Por ejemplo, en Europa, el Astra emite a 19,2 ºEste y el Hispasat a 30º Oeste. Restando al ángulo del satélite con el sur el mío, sabré cual es mi latitud.

¿Hay otra forma de saberlo? Espero vuestras sugerencias.

posicionsatelites ¿Cómo orientarse mirando una antena parabólica?

Fuentes consultadas:

http://antena.iespana.es/teoriaweb/conceptos%20de%20parabolica%201.html

http://www.sitiosespana.com/paginas/coordenadas.htm

http://guindo.pntic.mec.es/rarc0002/all/ant/Orienteacion_parabolica.pdf

http://olmo.pntic.mec.es/jmarti50/parabolicas/paraboli.htm

http://www.puntodepartida.com/guias/parabolica/5orientacion.php
